仕様説明
アナログ信号処理DSPボード(VD-0026-1)及び小型アナログ信号処理ボード(VD-0028-1)の信号処理開発に於いて、本治具ボード(VD-0027-1)及びJTAG接続用変換ボード(VD-0029-1)を組み合わせることにより、電源供給や各ADCのアナログ電圧入力等、ボードに必要な信号及び開発環境を供給致します。開発環境の提供にはサンプルプログラムなどの提供を考えております。
入出力仕様
・パソコン2台使用
・開発ボード VD-0026-1 or VD-0028-1
・検査治具ボード VD-0027-1
・JTAG接続用変換ボード VD-0029-1

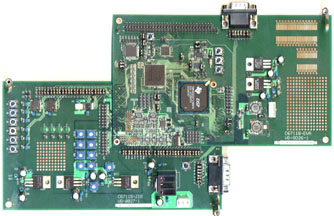

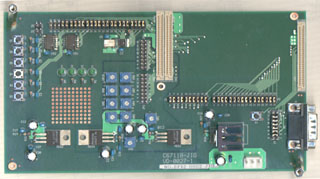

DSPアクセラレータボード(VD-0026-1、VD-0028-1用)治具(VD-0027-1)
JTAG接続用変換ボード(VD-0029-1)
DSPアクセラレータボード(VD-0026-1、VD-0028-1用)治具(VD-0027-1)とJTAG接続用変換ボード(VD-0029-1)
本治具は、以下のようにVD-0026-1 or VD-0028-1と組み合わせることにより、開発環境及び生産時の自動出荷検査として使用できます。
DSPアクセラレータボード(VD-0026-1) DSPアクセラレータボード(VD-0028-1) +本治具(VD-0027-1)+本治具(VD-0027-1)+JTAG接続用変換ボード(VD-0029-1)

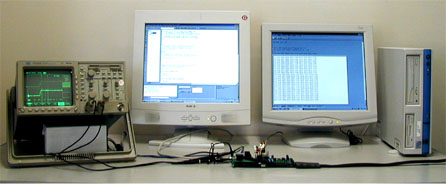

テスト環境(開発環境)
