VD-0030-1の特長

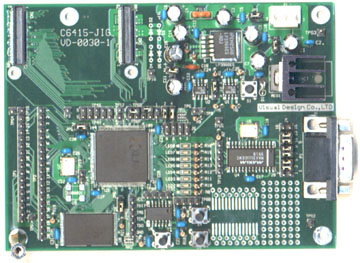

VD−0030−1は、TI社DSP(TMS320C6415)を搭載した弊社ボード(VD−0025−2)の開発支援ボードです。DSPプログラム格納用フラッシュROM,RS−232Cポート,LED等を搭載しています。搭載されているCPLDはEMIFBに接続されていますので、簡単な外部回路を構成してDSPとインタフェースすることも可能です。
構成
●VD−0025−2を搭載可能(電源、CLK供給他)
●RS−232Cポート(MAX115.2Kbps対応UART)
●DSPプログラム格納用フラッシュROM 512Kバイト
(DSPのブートROMとして使用可)
●CPLD搭載(ザイリンクス社:XC95144XL)
●CPLD書込み用JTAGコネクタ搭載(2.54mmピッチ6ピンヘッダピン)
●モニタ用LED8個
●リセットSW
●その他SW*3個(CPLD接続)
●EMIFBをモニタ可能な端子

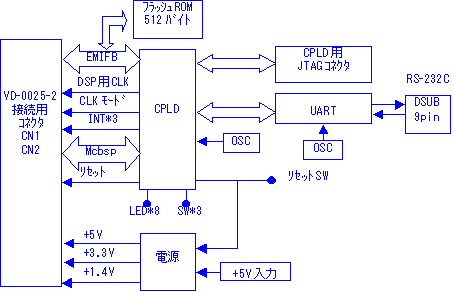

システム図
コネクタ表
1.VD−0025−1との接続コネクタ
(CN1(VD−0025−1のJ1に対応)
Pin |
Signal |
Reference |
IO |
Pin |
Signal |
Reference |
IO |
1 |
GND |
|
|
2 |
GND |
|
|
3 |
BED0 |
DSP-EMIFBのデーターバス |
IO |
4 |
BED1 |
DSP-EMIFBのデーターバス |
IO |
5 |
BED2 |
↑ |
IO |
6 |
BED3 |
↑ |
IO |
7 |
BED4 |
↑ |
IO |
8 |
BED5 |
↑ |
IO |
9 |
BED6 |
↑ |
IO |
10 |
BED7 |
↑ |
IO |
11 |
BED8 |
↑ |
IO |
12 |
BED9 |
↑ |
IO |
13 |
BED10 |
↑ |
IO |
14 |
BED11 |
↑ |
IO |
15 |
BED12 |
↑ |
IO |
16 |
BED13 |
↑ |
IO |
17 |
BED14 |
↑ |
IO |
18 |
BED15 |
↑ |
IO |
19 |
GND |
|
|
20 |
GND |
|
|
21 |
GND |
|
|
22 |
GND |
|
|
23 |
GND |
|
|
24 |
GND |
|
|
25 |
+5V |
電源出力 |
O |
26 |
+5V |
電源出力 |
O |
27 |
+5V |
電源出力 |
O |
28 |
+5V |
電源出力 |
O |
29 |
GND |
|
|
30 |
GND |
|
|
31 |
GND |
|
|
32 |
GND |
|
|
33 |
GND |
|
|
34 |
GND |
|
|
35 |
BEA1 |
DSP-EMIFBのアドレスパス |
I |
36 |
BEA2 |
DSP-EMIFBのアドレスパス |
I |
37 |
BEA3 |
↑ |
I |
38 |
BEA4 |
↑ |
I |
39 |
BEA5 |
↑ |
I |
40 |
BEA6 |
↑ |
I |
41 |
GND |
|
|
42 |
GND |
|
|
43 |
BEA7 |
DSP-EMIFBのアドレスパス |
I |
44 |
BEA8 |
DSP-EMIFBのアドレスパス |
I |
45 |
BEA9 |
↑ |
I |
46 |
BEA10 |
↑ |
I |
47 |
BEA11 |
↑ |
I |
48 |
BEA12 |
↑ |
I |
49 |
BEA13 |
↑ |
I |
50 |
BEA14 |
↑ |
I |
51 |
GND |
|
|
52 |
GND |
|
|
53 |
BEA15 |
DSP-EMIFBのアドレスパス |
I |
54 |
BEA16 |
DSP-EMIFBのアドレスパス |
I |
55 |
BEA17 |
↑ |
I |
56 |
BEA18 |
↑ |
I |
57 |
BEA19 |
↑ |
I |
58 |
BEA20 |
↑ |
I |
59 |
GND |
|
|
60 |
GND |
|
|
61 |
GND |
|
|
62 |
GND |
|
|
63 |
NC |
|
|
64 |
BCE1* |
フラッシュROMに使用済み |
I |
65 |
BCE2 |
DSP-EMIFBの制御信号 |
I |
66 |
BCE3* |
DSP-EMIFBの制御信号 |
I |
67 |
BBE0* |
↑ |
I |
68 |
BBE1* |
↑ |
I |
69 |
BARE* |
↑ |
I |
70 |
BAOE* |
↑ |
I |
71 |
BAWE* |
↑ |
I |
72 |
BSOE* |
↑ |
I |
73 |
BARDY |
↑ |
O |
74 |
GND |
|
|
75 |
GND |
|
|
76 |
BECLKOUT1 |
EMIFBよりのCLK入力(100MHz) |
I |
77 |
GND |
|
|
78 |
GND |
|
|
79 |
BECLKIN |
EMIFBよりのCLK出力(100MHz) |
O |
80 |
EXT_RESET* |
DSPへのリセット出力 |
O |
(CN2(VD−0025−1のJ2に対応)
Pin |
Signal |
Reference |
IO |
Pin |
Signal |
Reference |
IO |
1 |
NC |
|
|
2 |
INT5 |
DSPへの割込み出力 |
O |
3 |
INT6 |
DSPへの割込み出力 |
O |
4 |
INT7 |
DSPへの割込み出力 |
O |
5 |
GND |
|
|
6 |
GND |
|
|
7 |
GND |
|
|
8 |
GND |
|
|
9 |
+1.4V |
電源出力 |
O |
10 |
+1.4V |
電源出力 |
O |
11 |
+1.4V |
電源出力 |
O |
12 |
+1.4V |
電源出力 |
O |
13 |
+1.4V |
電源出力 |
O |
14 |
+1.4V |
電源出力 |
O |
15 |
+1.4V |
電源出力 |
O |
16 |
+1.4V |
電源出力 |
O |
17 |
GND |
|
|
18 |
GND |
|
|
19 |
CLK-MODE0 |
DSPクロックモード出力 |
O |
20 |
CLK-MODE1 |
DSPクロックモード出力 |
O |
21 |
NC |
|
|
22 |
NC |
|
|
23 |
NC |
|
|
24 |
NC |
|
|
25 |
NC |
|
|
26 |
NC |
|
|
27 |
GND |
|
|
28 |
GND |
|
|
29 |
GND |
|
|
30 |
GND |
|
|
31 |
CLKS0 |
未使用(内部Lo固定済み) |
|
32 |
CLKX0 |
DSP-Mcbsp |
I |
33 |
CLKR0 |
DSP-Mcbsp |
O |
34 |
DX0 |
↑ |
I |
35 |
DR0 |
↑ |
O |
36 |
FSX0 |
↑ |
I |
37 |
FSR0 |
↑ |
O |
38 |
DSP_CLK |
DSP用クロック出力(50MHz) |
O |
39 |
GND |
|
|
40 |
GND |
|
|
41 |
GND |
|
|
42 |
GND |
|
|
43 |
GND |
|
|
44 |
GND |
|
|
45 |
GND |
|
|
46 |
GND |
|
|
47 |
NC |
|
|
48 |
NC |
|
|
49 |
GND |
|
|
50 |
GND |
|
|
51 |
GND |
|
|
52 |
GND |
|
|
53 |
GND |
|
|
54 |
GND |
|
|
55 |
GND |
|
|
56 |
GND |
|
|
57 |
NC |
|
|
58 |
NC |
|
|
59 |
+3.3V |
電源出力 |
O |
60 |
+3.3V |
電源出力 |
O |
61 |
+3.3V |
電源出力 |
O |
62 |
+3.3V |
電源出力 |
O |
63 |
+3.3V |
電源出力 |
O |
64 |
+3.3V |
電源出力 |
O |
65 |
+3.3V |
電源出力 |
O |
66 |
+3.3V |
電源出力 |
O |
67 |
+3.3V |
電源出力 |
O |
68 |
+3.3V |
電源出力 |
O |
69 |
+3.3V |
電源出力 |
O |
70 |
+3.3V |
電源出力 |
O |
71 |
+3.3V |
電源出力 |
O |
72 |
+3.3V |
電源出力 |
O |
73 |
NC |
|
|
74 |
NC |
|
|
75 |
GND |
|
|
76 |
GND |
|
|
77 |
GND |
|
|
78 |
GND |
|
|
79 |
GND |
|
|
80 |
GND |
|
|
2.EMIFBのモニタピン
VD-0025-2のJ1、2より開放されているDSPのEMIFBの信号のモニターが可能です。また、この信号は全てVD-0030-1に搭載されているCPLDにも接続されています。
TP1:EMIFBのデータバス
Pin |
Signal |
Reference |
IO |
1 |
BED1 |
DSP-EMIFB |
IO |
2 |
BED2 |
↑ |
IO |
3 |
BED3 |
↑ |
IO |
4 |
BED4 |
↑ |
IO |
5 |
BED5 |
↑ |
IO |
6 |
BED6 |
↑ |
IO |
7 |
BED7 |
↑ |
IO |
8 |
BED8 |
↑ |
IO |
9 |
BED9 |
↑ |
IO |
10 |
BED10 |
↑ |
IO |
11 |
BED11 |
↑ |
IO |
12 |
BED12 |
↑ |
IO |
13 |
BED13 |
↑ |
IO |
14 |
BED14 |
↑ |
IO |
15 |
BED15 |
↑ |
IO |
使用コネクタ:2.54mmピッチシングルラインピンヘッダ
TP4A:EMIFBの制御信号
Pin |
Signal |
Reference |
IO |
1 |
BCE1* |
DSP-EMIFB |
I |
2 |
BCE2* |
↑ |
I |
3 |
BCE3* |
↑ |
I |
4 |
BBE0* |
↑ |
I |
5 |
BBE1* |
↑ |
I |
使用コネクタ:2.54mmピッチシングルラインピンヘッダ
TP3:EMIFBよりのCLK入力
Pin |
Signal |
Reference |
IO |
1 |
BECLKOUT1 |
100MHz |
I |
使用コネクタ:ピンヘッダ
3.割込み、Mcbspのモニタピン
VD-0025-2のJ1、2より開放されているDSPの割込み入力およびMcbspの信号のモニターが可能です。また、この信号は全てVD-0030-1に搭載されているCPLDにも接続されています。
TP6A:DSPの割込み&Mcbsp
Pin |
Signal |
Reference |
IO |
1 |
EXT_INT5 |
割込み出力 |
O |
2 |
EXT_INT6 |
↑ |
O |
3 |
EXT_INT7 |
↑ |
O |
4 |
CLKS0 |
未使用(内部Lo固定済み) |
|
5 |
CLKX0 |
Mcbsp |
I |
使用コネクタ:2.54mmピッチシングルラインピンヘッダ
4.CPLD書込み用JTAGコネクタ
VD-0030-1に搭載のCPLDへの書込みを行う為のJTAGコネクタです。ザイリンクス社のダウンロードケーブルを接続します。(搭載CPLDデバイス:XC95144XL-5TQ144C ザイリンクス社製)
注)回路開発及びデータの書き換えには別途、ザイリンクス社のCPLD開発ツール及びJTAGダウンロードケーブルが必要になります。詳しくはザイリンクス社もしくはザイリンクス社販売代理店へお問合せください。
JTAG1:CPLD書込み用JTAGコネクタ
Pin |
Signal |
Reference |
IO |
1 |
+3.3V |
|
O |
2 |
TDI |
CPLDのJTAGピン |
I |
3 |
TMS |
↑ |
I |
4 |
TCK |
↑ |
I |
5 |
TD0 |
↑ |
O |
6 |
GND |
|
|
使用コネクタ:2.54mmピッチシングルラインピンヘッダ
5.RS−232Cコネクタ
P1:RS−232Cコネクタ
Pin |
Signal |
Reference |
IO |
1 |
NC |
|
|
2 |
TXD |
シリアル出力 |
O |
3 |
RXD |
シリアル入力 |
I |
4 |
DSR |
6ピンと接続済み |
|
5 |
GND |
GND |
|
6 |
DTR |
4ピンと接続済み |
|
7 |
CTS |
CTS入力 |
I |
8 |
RTS |
RTS出力 |
O |
9 |
NC |
|
|
使用コネクタ:DSUB9ピンオス(PCとの接続はストレートケーブルを使用してください)
6.その他
TPG1〜5:GNDピン 使用コネクタはピンヘッダです。
外形寸法
125mm×95mm
※外形及び仕様、価格は予告なく変更する事もありますので予め御了承下さい。
※予告なく他の媒体への転写等を禁じます。
