VD-0025-2の特長

本ボードは、TI社DSP（TMS320C6415）を採用し、内部クロック600MHzにて動作可能、最高4800MIPSの高速演算を行う事が出来ます。コネクタにてCPUバス（EMIFB）を出力していますので外部回路やプログラムROMへの接続が可能です（プログラムローダ形式）。LANコントローラーを搭載していますので、TCP／IPによる外部接続も可能です。また、32MByteのSDRAMを搭載しています。尚、本DSPボードを搭載したインテリジェントCCDカメラ（MX1001DSP−0030）がTI社より販売されています。

---

仕様

　●DSP（TMS320C6415）搭載
　●32MByte　SDRAM　（16MByte×2個）
　●外部接続コネクタ　　　：CPUバス（EMIFB）
　　　　　　　　　　　　　　McBSP　　　　 　 1ch
　　　　　　　　　　　　　　割込み　　　　　　3ch
　●JTAGデバッカー用ポート 　1ch
　●LANコントローラー（10baseT:RJ-45）搭載　　　1chh
　●供給電源　　＋5V,＋3.3V,1.4Vh
　●電源電流（参考値）　　 ＋5V　　約150mA
　　　　　　　　　　　　　 ＋3.3V　約200mA
　　　　　　　　　　　　　 ＋1.4V　約500mA
　※　上記は弊社の出荷テストプログラムにて動作させたときの実測値です。　
　　　動作状況およびプログラム内容によって数値は大幅に変動することがあります。
　　　あくまでも参考値としてお考えください。

---

特長

高速演算
　●コアにTI社製DSP　TMS320C6415DGLZ6E3を搭載。MAX600MHz動作
　　4800MIPSの高速演算が可能。画像アプリケーションに使用可能です。
超小型サイズ
　●超小型サイズ（50mm＊95mm）なので装置への組込みが可能です。
拡張性
　●高密度基板間接続コネクタによりCPUバスを開放。基板間の高速データ転送が可能です。
　　また、外部回路の制御等も可能です。
TCP／IP接続
　●LANコントローラ−搭載により外部との接続が可能です。

---

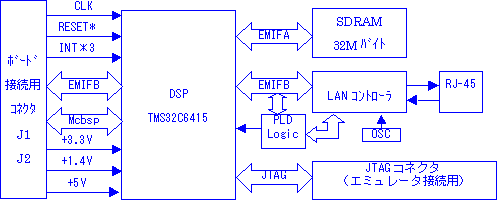

ブロック図

---

コネクタ表

Ｊ１
Pin	Signal	Reference	Pin	Signal	Reference
1	GND		2	GND
3	BED0	DSP-EMIIFB	4	BED1	DSP-EMIIFB
5	BED2	↑	6	BED3	↑
7	BED4	↑	8	BED5	↑
9	BED6	↑	10	BED7	↑
11	BED8	↑	12	BED9	↑
13	BED10	↑	14	BED11	↑
15	BED12	↑	16	BED13	↑
17	BED14	↑	18	BED15	↑
19	GND		20	GND
21	GND		22	GND
23	GND		24	GND
25	+5V	電源入力	26	+5V	電源入力
27	+5V	電源入力	28	+5V	電源入力
29	GND		30	GND
31	GND		32	GND
33	GND		34	GND
35	BEA1	DSP-EMIIFB	36	BEA2	DSP-EMIIFB
37	BEA3	↑	38	BEA4	↑
39	BEA5	↑	40	BEA6	↑
41	GND		42	GND
43	BEA7	DSP-EMIIFB	44	BEA8	DSP-EMIIFB
45	BEA9	↑	46	BEA10	↑
47	BEA11	↑	48	BEA12	↑
49	BEA13	↑	50	BEA14	↑
51	GND		52	GND
53	BEA15	DSP-EMIIFB	54	BEA16	DSP-EMIIFB
55	BEA17	↑	56	BEA18	↑
57	BEA19	↑	58	BEA20	↑
59	GND		60	GND
61	GND		62	GND
63	NC		64	BCE1*	DSP-EMIIFB
65	BCE2*	DSP-EMIIFB	66	BCE3*	↑
67	BBE0*	↑	68	BBE1*	↑
69	BARE*	↑	70	BAOE*	↑
71	BAWE*	↑	72	BSOE*	↑
73	EX_BARDY	↑	74	GND
75	GND		76	BECLKOUT1	DSP-EMIIFB
77	GND		78	GND
79	BECLKIN	DSP-EMIIFB	80	EXT_RESET*	リセット入力

Ｊ２
Pin	Signal	Reference	Pin	Signal	Reference
1	NC		2	EXT_INT5	割込み入力
3	EXT_INT6	電源入力	4	EXT_INT7	割込み入力
5	GND		6	GND
7	GND		8	GND
9	+1.4V	電源入力	10	+1.4V	電源入力
11	+1.4V	電源入力	12	+1.4V	電源入力
13	+1.4V	電源入力	14	+1.4V	電源入力
15	+1.4V	電源入力	16	+1.4V	電源入力
17	GND		18	GND
19	CLK-MODE0	クロックモード入力	20	CLK-MODE1	クロックモード入力
21	NC		22	NC
23	NC		24	NC
25	NC		26	NC
27	GND		28	GND
29	GND		30	GND
31	CLKS0	Mcbsp	32	CLKX0	Mcbsp
33	CLKR0	↑	34	DX0	↑
35	DR0	↑	36	FSX0	↑
37	FSR0	↑	38	DSP_CLK	DSPクロック入力
39	GND		40	GND
41	GND		42	GND
43	GND		44	GND
45	GND		46	GND
47	NC		48	NC
49	GND		50	GND
51	GND		52	GND
53	GND		54	GND
55	GND		56	GND
57	NC		58	NC
59	+3.3V	電源入力	60	+3.3V	電源入力
61	+3.3V	電源入力	62	+3.3V	電源入力
63	+3.3V	電源入力	64	+3.3V	電源入力
65	+3.3V	電源入力	66	+3.3V	電源入力
67	+3.3V	電源入力	68	+3.3V	電源入力
69	+3.3V	電源入力	70	+3.3V	電源入力
71	+3.3V	電源入力	72	+3.3V	電源入力
73	NC		74	NC
75	GND		76	GND
77	GND		78	GND
79	GND		80	GND

---

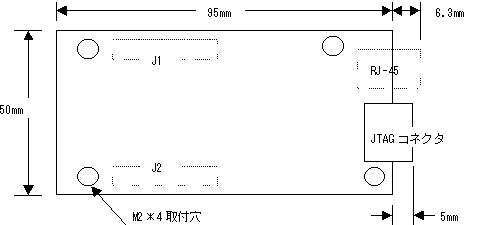

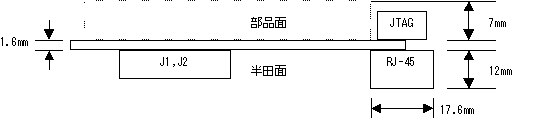

外形寸法

50mm×95mm



部品部品高さ　　MAX　7mm
半田面部品高さ　MAX12mm
（半田面　RJ−45、J1、J2を除く部品の高さはMAX2mmです）

●J1、J2使用コネクタ：WR−80SB−VFH30−1　 JAE社製
　　　　対応コネクタ：WR−80PB−VF−1　　JAE社製

---

※外形及び仕様、価格は予告なく変更する事もありますので予め御了承下さい。
