VD-0015-1の特長

本ボードは、デジタル化されたNTSC信号を別の同期信号タイミングで非同期に取出すことができるフレームシンクロナイザ機能のモジュールです。モジュールにデジタル化された映像信号とH,V,FLD信号を与え、同様の同期信号を取出し側に与えることでデジタル映像を取出すことができます。小型なのでお手持ちのボードに組み込んで使用できます。

---

機能

　●入出力はデジタル16bit（4：2：2色差データに対応可能）
　●664,320×16bitのFIFOを2個搭載）
　●サイクルタイム　MA×12ns
　●入出力パスは独立したクロックにて非周期動作可能
　●入力側、出力側各々のH,V,F,CLK入力よりメモリ制御信号を内部生成します。
　●非同期入出力の調停回路を搭載しています。

---

用途

　フレームシンクロナイザー装置への組込み・タイムベースコレクタ装置への組込み・
　画像合成装置への組込み・スキャンコンバータ装置への組込み・画像処理装置への組込み・
　マルチウィンド装置への組込み・装置内のクロックレート変換等

---

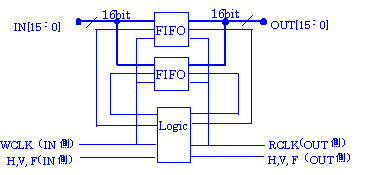

ブロック図

---

コネクタ表

J1 Pin Signal Pin Signal 1 +3.3V 2 GND 3 IN0 4 IN1 5 IN2 6 IN3 7 IN4 8 IN5 9 IN6 10 IN7 11 IN8 12 IN9 13 IN10 14 IN11 15 IN12 16 IN13 17 IN14 18 IN15 19 +3.3V 20 GND 21 H(IN側) 22 V（IN側） 23 F(IN側) 24 GND 25 GND 26 WCLK（IN側） 27 NC 28 NC 29 NC 30 NC 31 NC 32 NC 　※ NCはオープン 　※ +3.3VﾌﾟﾙUPは4700ΩプルＵＰ 　※ 使用コネクタ［2.54�oピッチ 2列ピンヘッダ］

J2 Pin Signal Pin Signal 1 +3.3V 2 GND 3 OUT0 4 OUT1 5 OUT2 6 OUT3 7 OUT4 8 OUT5 9 OUT6 10 OUT7 11 OUT8 12 OUT9 13 OUT10 14 OUT11 15 OUT12 16 OUT13 17 OUT14 18 OUT15 19 +3.3V 20 GND 21 H(OUT側) 22 V(OUT側) 23 F(OUT側) 24 GND 25 GND 26 RCLK(OUT側) 27 NC 28 +3.3VプルUP 29 NC 30 NC 31 NC 32 NC 33 NC 34 NC 35 +3.3V 36 +3.3VプルUP 37 +3.3VプルUP 38 +3.3VプルUP 39 +3.3VプルUP 40 GND

---

電源

　　＋DC＋3.3V、GND

---

外形寸法

　51×33　mm　　（部品面最大高　約5mm）　突起物は含まず
　

---

---

※外形及び仕様、価格は予告なく変更する事もありますので予め御了承下さい。
