VD-0007-1の特長

本ボードはHDTV−SDI　1080i／59.94Hz規格に対応しています。1.4835GbpsのHDTV−SDI信号をNTSCアナログVBSに変換し、従来のNTSCアナログモニタに表示させることが可能です。出力画面はスクイーズ、レターBOX、エッジクロップの3モードがあり、輪郭補正機能（デジタルエンハンサ機能）も搭載しています。

---

機能

　●HDTV−SDIをNTSCアナログVBSに変換
　　　HDTV規格　1080i59.94Hz（BTA　S−004B規格）に対応
　●出力モード
　　1.スクイーズ　
　 　　NTSC全画面にHDTV画面を縮小表示します。（HDTVのアスペクト比と異なります）
　　2.レターBOX
　　　NTSC画面に16：9の画像で表示します。（HDTVのアスペクト比に対応）
　　3.エッジクロップ
　　　HDTVの両端画像を垂直に切り落とし、中央部をNTSC画面いっぱいに出力します。
　　　（HDTVのアスペクト比に対応）
　●HDTV−SDI信号のモニタ用スルー信号出力機能
　　（モニタ用：ノンリクロッキング出力）
　●デジタルエンハンサ機能（水平）　ON／OFF

---

入出力仕様

　●デジタル入力信号　　　HDTV−SDI　1080i／59.94Hz　1系統　
　　　　　　　　　　　　　（BTA　S−004B規格）
　●デジタル出力信号　　　上記信号のモニタ出力　　　 　　1系統　
　　　　　　　　　　　　　（リクロッキング機能は無し）　
　●アナログ出力信号　　　NTSCアナログVBS　　　　　　　3系統分配出力

---

電源

　　DC＋5V、＋12V、−12V

---

外形寸法

　　185×160mm

---

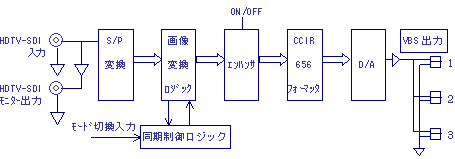

ブロック図

---
