NN100の特長

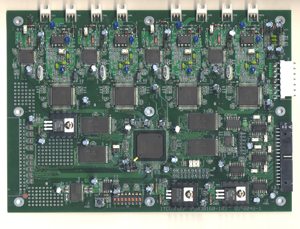

本ボードは標準ビデオ信号（NTSC）の入出力を持ち内部に背景画像メモリ3面とキャラクタ画像メモリを1面内蔵します。それら4面メモリに保存されたキャラクタや画像をパラレルRS422からのコマンドでリアルタイムに合成及び表示が可能です。例えば特定製品のメニュー画面表示の場合など、文字と特殊な図の合成表示などに最適です。

---

製品用途

　●分野：放送機器、医療機器、プレゼンテーション機器、各種画像機器
　●用途：画像保存時の名称合成
　　　　　入力画像にタイムコード挿入
　　　　　入力ビデオに対し特殊画像、文字、ロゴの合成
　　　　　カラオケ装置への文字挿入
　　　　　特定製品のメニュー画面表示

---

対応映像入力

　●標準ビデオ信号（NTSC） 入力1系統(75Ω 1Vp-p)

---

変換映像出力

　●標準ビデオ信号（NTSC） 出力1系統(75Ω 2Vp-p)

---

コントロール

　●制御インタフェース RS−422パラレル

---

機能

　●標準ビデオ信号（NTSC）各1チャンネルの入出力。
　●背景画像用にフラッシュメモリ（4Mbit3個）3面分内蔵。
　●32x32x8bitのキャラクタをMAX512登録が可能なフラッシュメモリを1面 内蔵します。
　●16x16x8bit表示で64個のキャラクタを登録が可能です。
　●各メモリに保存されたキャラクタや画像をパラレルRS422からのコマンドでリアルタイムに
　　合成表示が可能です。
　●表示、非表示は背景画面3面、キャラクター画面1面それぞれON／OFF切り替え可能。
　●文字列の重ねあわせ表示はできません。
　●表示色は白また黒色で指定できます。
　●文字列の表示指定位置はH方向1dotV方向2ライン毎とする。
　●6文字（32x32x8bit（BANK0／1）＝MAX320キャラクタ）ずつのコマンド ブロックで
　　最大20パケットを同時リアルタイム表示する事が可能です。
　●表示文字の表示位置設定が可能。
　●背景画面位置移動はできません。
　●各フラッシュメモリへのデータ書き込みモード。

---

一般仕様

　●電源　　　±5V
　●動作温度　5℃〜40℃
　●動作湿度　90％以下
　●外形寸法　200mm X150mm　　突起物は含まず

---

※外形及び仕様、価格は予告なく変更する事もありますので予め御了承下さい。
※予告なく他の媒体への転写等を禁じます。
