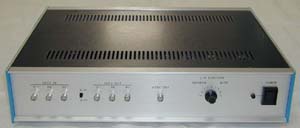

HDV-2000の特長

本装置は2つのNTSC画像を入力でき、その2入力を合成し、ハイビジョンにアップコンバートして出力することが可能です。また、合成画像をNTSC出力することができるので、高価なハイビジョンVTRに収録することなく、NTSC　VTRで合成画像を安価に収録できます。

---

機能

　●NTSC入力1chは左側に、ch2は右側に合成されます。
　●各NTSC入力は各々VBSかS端子入力のいずれかを背面SWにより切り替える事が可能
　●各入力には入力有無の検地機能があり、無入力時はウィンドウのOFFを行う
　●HDTV画像出力は最大4分配出力が可能（正面BNCと背面DSUB）
　●正面SWを切り替える事により、HDTVスルー用入力（正面BNC）より入力した
　　画像を4分配して出力することが可能
　●HDTV出力における各合成画像のサイズは　960dot＊960line固定
　●NTSC出力における各合成画像のサイズは　352dot＊320line固定
　●正面ロータリーSWにて左右画像合成時のトリミング位置の可変が可能

---

入力信号

　●アナログNTSC1入力　左画面用　VBS、S入力はSWにより切り替え
　　　VBS　1.0Vp−p／75Ω（内部75Ω固定終端）　　1系統　BNC＊1
　　　S−ビデオ（Y／C）　　　　　　　　　　　　1系統　S端子＊1
　　　　　Y　：1.0Vp−p／75Ω　　　　（内部75Ω固定終端）
　　　　　C　：0.2861.0Vp−p／75Ω　 （内部75Ω固定終端）
　●アナログNTSC2入力　右画面用　VBS、S入力はSWにより切り替え
　　　VBS　1.0Vp−p／75Ω（内部75Ω固定終端）　　1系統　BNC＊1
　　　S−ビデオ（Y／C）　　　　　　　　　　　　1系統　S端子＊1
　　　　　Y　：1.0Vp−p／75Ω　　　　（内部75Ω固定終端）
　　　　　C　：0.2861.0Vp−p／75Ω　 （内部75Ω固定終端）
　●アナログHDTV入力　スルー切り替え用入力
　　　　　Y　：1.0Vp−p／75Ω　　BNC＊1
　　　　　Pb：0.7Vp−p／75Ω　　BNC＊1
　　　　　Pr：0.7Vp−p／75Ω　　BNC＊1

---

出力信号

　●アナログHDTV出力
　　　　　Y　：1.0Vp−p／75Ω　
　　　　　Pb：0.7Vp−p／75Ω　　
　　　　　Pr：0.7Vp−p／75Ω　　
　　　各出力はBNC＊1個とDSUBシュリンク15ピン＊3個へ分配されます。
　　　1080i／59.94仕様、各出力には3値同期が付加されます。

---

電源

　AC　100V

---

外形寸法

　EIA　2U　430×88×330mm　　（突起物含まず）

---

※外形及び仕様、価格は予告なく変更する事もありますので予め御了承下さい。
※予告なく他の媒体への転写等を禁じます。
