DTP−001の特長

フレックスDSPボード　DTP-001は、TI DSP(TMS320C6711)を搭載したフレックスDSPボードです。内部クロック150MHzの動作により、最高900MFLOPSの浮動少数点演算が可能です。　16ビットADCとDACをそれぞれ8ch搭載し、アナログ信号を入出力することができ、FPGAとDSPが直結しているため、カスタマイズが可能です。　単一＋5V電源動作で、マルチスタックタイプのメモリデバイスを採用し、外形55×95mmと超小型化を実現しました。　主な用途として、 無線LAN、IPモバイル、光モニタ制御、サーボ制御、音声・画像処理などが挙げられます。

---

機能

　●150MHz動作のDSP／TMS320C6711採用
　●250Ksps、16bitADCを8ch搭載　　
　　（最高500Kspsの高速動作可能）　　
　●0.5μs　settling　time、16bitDACを8ch搭載
　●Flash、SRAM、EEPROM等Memoryを搭載
　●FPGA搭載によりカスタマイズ可能
　●47本のProgrammable　I／O搭載
　●Programmable　RS−232C／485　Driver搭載

---

電源

　　DC＋5V

---

外形寸法

　　55×95mm

---

動作環境

　　環境温度：0〜65℃

---

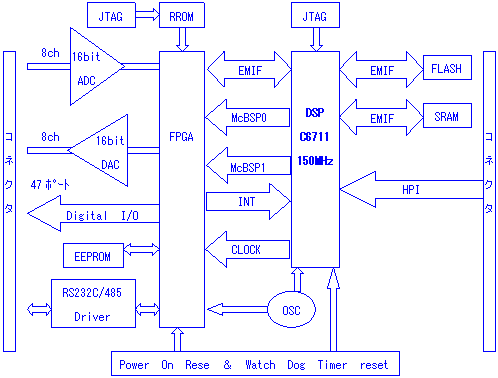

ブロック図

---

※外形及び仕様、価格は予告なく変更する事もありますので予め御了承下さい。
※予告なく他の媒体への転写等を禁じます。
